מדריך לברקודים בסטנדרט של GS1
מדריך לברקודים בתקן GS1 למוצרים ומארזים חיצוניים
13 EAN
ברקוד לינארי המשמש לסימון יחידות מוצר הנמכרות בנקודת המכירה.
8 EAN
ברקוד לינארי למוצרים קטנים ללא מקום מספיק בתווית או באריזה ל-13 EAN.
A UPC
ברקוד אמריקאי – משמש לסריקה קמעונאית בחלק מן המקומות בצפון אמריקה. משמש לסימון יחידות מוצר בנקודת מכירה.
GS1 Data Bar
מיועד לנקודות המכירה ומאפשר לקודד זיהוי מוצרים ומידע שימושי נוסף כמו "עדיף להשתמש לפני" או תאריך תפוגה.
ITF 14
ברקוד לינארי ייעודי למארזים חיצוניים.
GS1 128
GS1 Data Matrix

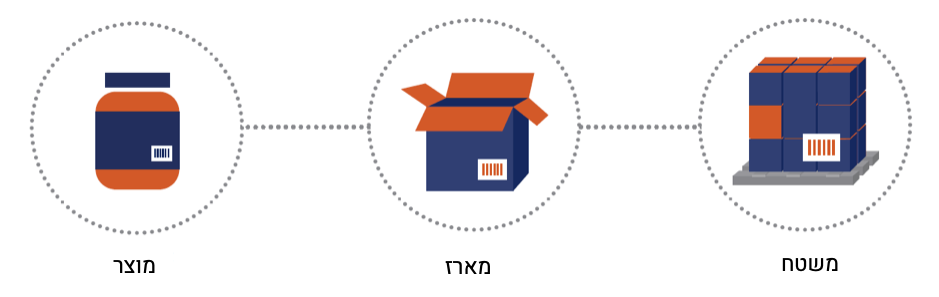

היררכיית מוצרים
המוצרים והאריזות הנלוות להם, יוצרים דרגות הידועות כהיררכיות. סוג המוצר והאריזה קובעים את המיקום בתוך היררכיית המוצר. לכל מיקום בהיררכיה יש להקצות מספרי ברקודים. אריזות פנימיות, מארזים ומשטחים עשויים להכיל את אותו פריט (הומוגני) או מגוון משולב (הטרוגני).
כל רמות ההיררכיה דורשות מספר זיהוי נפרד וייחודי הנקרא GTIN או מספר פריט מסחרי גלובלי.
יחידת בסיס
הסוג הקטן ביותר של פריט המשמש את הצרכן הסופי לדוגמה, מוצר הנמכר ללקוח אצל קמעונאי. דוגמה: גביע יוגורט בודד
אריזה או אריזה פנימית
מספר מוצרים הנארזים בקבוצות ביניים כמו מולטיפאק, אשר נמכרים לצרכנים. דוגמה: שישיית גביעי יוגורט
מארז חיצוני
סט מוצרים (יחידות בסיס או אריזה פנימית) שבדרך כלל נמכר לשותפים מסחריים. דוגמה: ארגז של 18 שישיות יוגורט או ארגז של 108 גביעי יוגורט בודדים
משטחים
יחידה המאוחדת למטרת הובלה או אחסון, הכוללת בדרך כלל מספר מארזים חיצוניים. דוגמה: 24 מארזים חיצוניים של יוגורט
FQA
| אם המוצר שיש לסרוק הינו יחידת צרכן, כלומר, הוא נמכר בנקודת המכירה הקמעונאית, יש להשתמש בסמל 13 EAN לקידוד מספר הזיהוי של המוצר GTIN (מספר פריט מסחרי גלובלי), או 8 – EAN למוצרים קטנים מאוד המכילים GTIN של 8 ספרות. ליצרנים המפיצים לארצות הברית וקנדה, ייתכן כי יידרש UPC בן 12 ספרות. |  |
|---|
יש להשתמש בסמלי ברקוד 14 ITF או 128 GS1 לקידוד מספרי זיהוי של יחידות מסחריות, כמו מארזים חיצוניים.
|  |
|---|
כן. קיימות הנחיות גלובליות לגבי הגודל של כל סוג סמל ברקוד. לדוגמה, גודל היעד ל-13 EAN הינו רוחב 37.29 מ"מ על גובה 27.85 מ"מ.
סמלי 14 ITF אמורים להיות ברוחב 142.75 מ"מ וגובה 32 מ"מ.
| ברקודים נבדקים בתהליך הידוע כאימות. מדובר בסדרת בדיקות קפדנית המודדת את ההיבטים השונים של סמל הברקוד, החל מגודל, איכות הדפסה ועד הניגוד בין כהות הברים ובהירות המרווחים. |  |
|---|
| עבור ברקודים לינאריים – סורקים קוראים ברקודים באמצעות קרן לייזר אדומה המזהה את הניגוד בין הקווים למרווחים בסמל. קווים שחורים על רקע לבן הם הבחירה הבטוחה ביותר, אולם יש שילובים מתאימים נוספים. |  |
|---|
| במידת האפשר כדאי להדפיס את הקוד בכל ארבעת צידי האריזה. לחלופין יש להדפיס את הקוד בשני צדדים משיקים אורך ורוחב . כאשר לטובת הסימון מוקצית רק תווית אחת על גבי האריזה ITF-14 – שרטוט מיקום עבור יחידות המיועדות לצרכן הסופי, מומלץ כי הברקוד יהיה בפינה הימנית התחתונה בגב קצה, תפר או קיפול. יש למקם רק סמל ברקוד אחד על יחידה קמעונאית. |  |
|---|
המיקום האידיאלי הינו בכל ארבעת צידי המיכל. כשאין אפשרות לבצע זאת, יש להדביק שתי תוויות בשני צדדים משיקים.
אין להדביק שתי תוויות זהות בצד אחד של המיכל. הדבקת שתי תוויות זהות, עלולה לגרום לכפילות בקריאת הברקוד.
למארזים חיצוניים, יש למקם את תווית הברקוד לפחות 32 מ"מ מבסיס הפריט ו-19 מ"מ מהקצה האנכי.
יחידות נסחרות יסומנו עם שני סמלי ברקודים – אחד על הצד הארוך ואחד על הצד הקצר הסמוך.
על מארזים ומשטחים שגובהם עולה על 1 מטר, יש למקם את התווית 400 מ"מ עד 800 מ"מ מהבסיס ו-50 מ"מ מהקצה האנכי.
